Ventilkontroll Lora vannmålere
LXSGY-15WLF til LXSGY-50WLF (15mm til 50mm) er en slags smart måler med fjernavlesning og ventilkontrollfunksjon, praktisk for intelligent ledelse av vannforsyningsselskapet, med delt design (de elektroniske delene er forseglet separat og vannet bevisklasse kan være IP 68), med måler med flere jetstråler som basismåler.
Funksjoner:
Den mekaniske delen av Lora -måleren er multi -jet våt eller tørr type, med høy nøyaktighet, lav startstrømningshastighet, enkel avlesning, lang levetid, etc.
Møter EMC/ESD/EMI, designkravene til elektromagnetisk kompatibilitet for elektroniske produkter, og når det industrielle ledende nivået.
Den trådløse modulen er atskilt med den mekaniske delen, for enkel vedlikehold.
De elektroniske delene er forseglet separat, og vanntett klasse kan være IP 68.
Ingen ledninger og enkel installasjon.
Med ventilstyringsfunksjon.
Fjernventilkontroll: den kan fjernstyre ventilen hvis det er restanser.
Stengeventil ved angrep: Når måleren angripes av magnet eller elektrisitet, lukker den ventilen og alarmen automatisk.
Trigger/Button -opplasting: Normalt er ventilkontrollens NB -måler i super lavt strømforbruksstatus. Etter å ha utløst eller trykket på knappen, kan gjeldende data og arbeidsstatus lastes opp av modulen.
Stengeventil ved lavt batterinivå: Når batterispenningen er mindre enn ett bestemt tall, kan modulen stenge ventilen automatisk og laste opp dataene.
Stengeventil når den er tom for strøm: Når måleren er tom for strøm, vil ventilen bli stengt og laste opp dataene ved hjelp av Farad -kondensatoren.
Detektering av ventil': s sammenbrudd: det vil automatisk vurdere om grensebryteren fungerer normalt, og selv om den ikke fungerer, kan ventilen slås av eller på som normalt. Hvis ventilen er feil, vil måleren alarmere.
Ingen ledninger og enkel installasjon.
Parametere for elektronikk
| Punkt | Parametere | Merknader |
| Arbeidsspenning | 2.7-3.6V | Litiumbatteri |
| Arbeidstemperatur | -20-75ºC | Den elektroniske modulen |
| Arbeidsfuktighet | 10% -90% relativ fuktighet, ingen kondens | |
| Arbeidsfrekvens | 470-510 MHz 868-915 MHz | lage på bestilling |
| RF -modulasjon | LoRa | Trådløst overgangsutstyr kunne ikke&fange og analysere signalet. |
| Overfør kraft | ≤100mW | 20dBm (maksimum) |
| Motta følsomhet | -136 ± 1 dBm | |
| Kommunikasjonsavstand | 1-3 km | Byen rundt. Ulike omgivelser, forskjellig kommunikasjonsavstand. |
| Statisk strøm | & lt; 4μA | |
| Gjennomsnittlig strøm | & lt; 9μA | |
| Sendestrøm | & lt; 110mA | |
| Motta strøm | & lt; 15mA | |
| Våkn opp tid | Umiddelbar oppvåkning | Våkne i sanntid |
| Batterilevetid | Ca 6 år |
Automatisk nettverkstopologi for Lora -vannmålere.
Standard samsvar
Tekniske data samsvarer med ISO 4064 klasse B, klasse C, R80, R100, R125 eller R160 standard for horisontal installasjon.
Arbeidsforhold:
Vanntemperatur: ≤50ºC for kaldtvannsmåler; ≤90ºC for varmtvannsmåler
Ydmykhet: 0 ~ 95%RF
Arbeidstrykk: ≤1,0 Mpa.

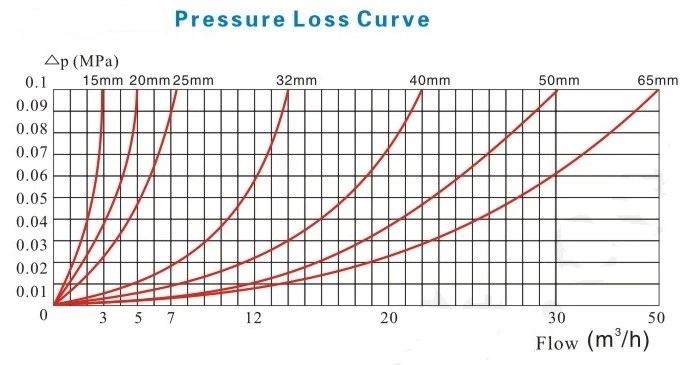

Trykkfall: ≤0,063Mpa.
Miljøklasse: B (installert inne).
Elektromagnetisk klasse: E1 (bolig, næringsliv og lysindurisk).
Vanntett: IP 68.
Krav til installasjon
*Måleren skal installeres i horisontal posisjon med strømningsretningen som angitt av pilen som er kastet i målerhuset med registeret vendt oppover.
*Rørledningen må skylles før installasjon.
*Måleren skal være konstant full av vann under drift.
Maksimal tillatt feil
I den nedre sonen fra Qmin (Q1) inklusive til men ekskludert Qt (Q2) er ± 5%.
I den øvre sonen fra Qt (Q2) inklusive til og med Qmax (Q4) er ± 2%(kaldtvannsmåler).
I den øvre sonen fra Qt (Q2) inklusive til og med Qmax (Q4) er ± 3% (varmtvannsmåler).
Tilbehør
Hver vannmåler har ett sett koblinger valgfritt: 2 stk rør, 2 stk mutter og 2 stk pakning
HOVEDTEKNISKE DATA I henhold til ISO4064: 2003 (gammel standard)
| Størrelse | Tommer | Klasse | Spørsmål | Qp | Qt | Qmin | Min lesning | Maks lesing |
| Overbelastningsstrøm | Nominell flyt | Overgangsflyt | Min flyt | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
| B | 120 | 30 | ||||||
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
| B | 200 | 50 | ||||||
| C | 37.5 | 25 | ||||||
| 25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
| B | 280 | 70 | ||||||
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
| B | 480 | 120 | ||||||
| C | 90 | 60 | ||||||
| 40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
| B | 800 | 200 | ||||||
| 50 | 2" | A | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
| B | 3000 | 450 | ||||||
HOVEDTEKNISKE DATA I henhold til ISO4064: 2014 (ny standard)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| STØRRELSE | Tommer | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Min avlesning (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimal avlesning (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maks trykk (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Maks tap (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Maks temperatur | T50 | T50 | T50 | T50 | T50 | T50 | |
Dimensjoner og vektt
| Størrelse (DN) | Horisontal | Tilkoblingstråd | ||
| Lengde L | Bredde B | Høyde H | ||
| mm | mm | D | ||
| 15 | 165 | 90 | 150 | G¾B |
| 20 | 195 | 90 | 152 | G1B |
| 25 | 225 | 104 | 175 | G1¼B |
| 32 | 230 | 104 | 175 | G1½B |
| 40 | 245 | 125 | 210 | G2B |
