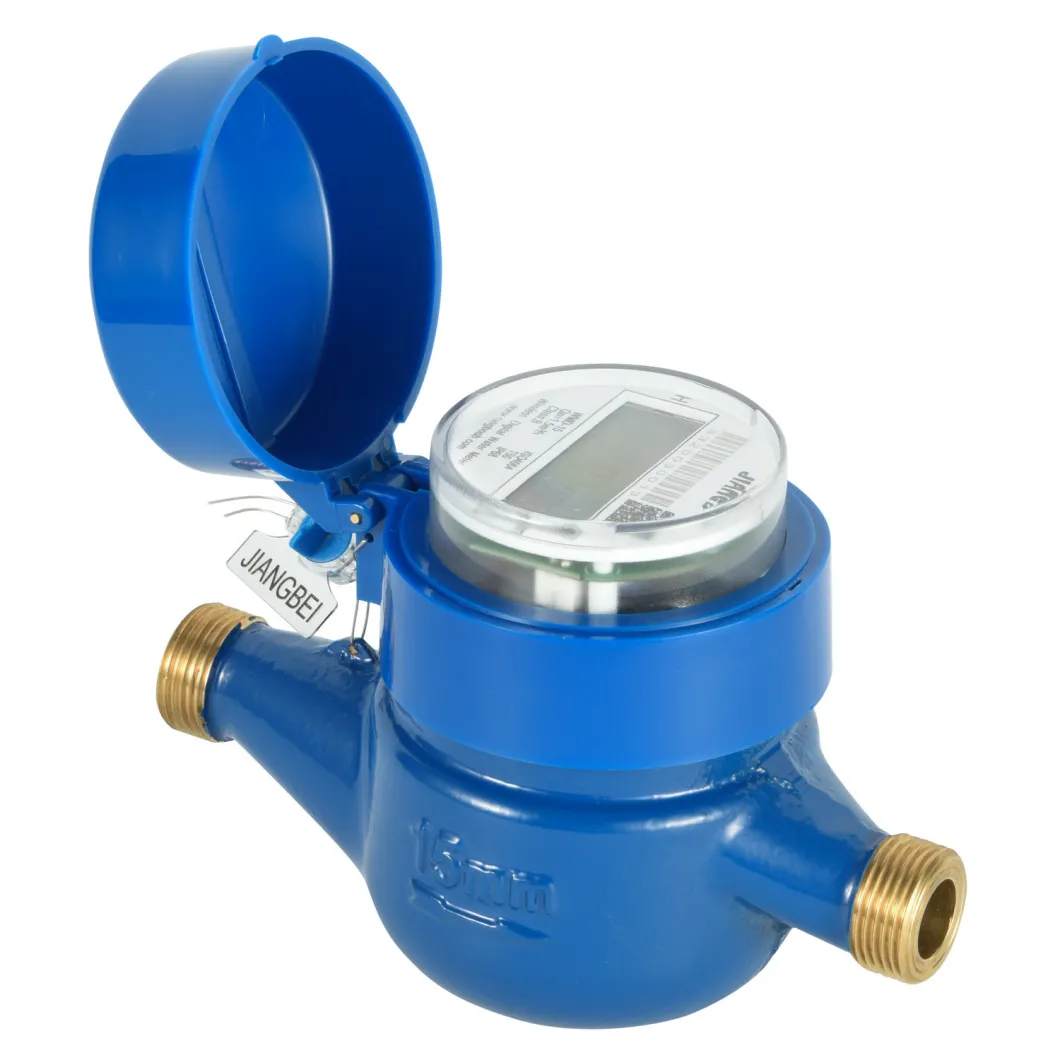

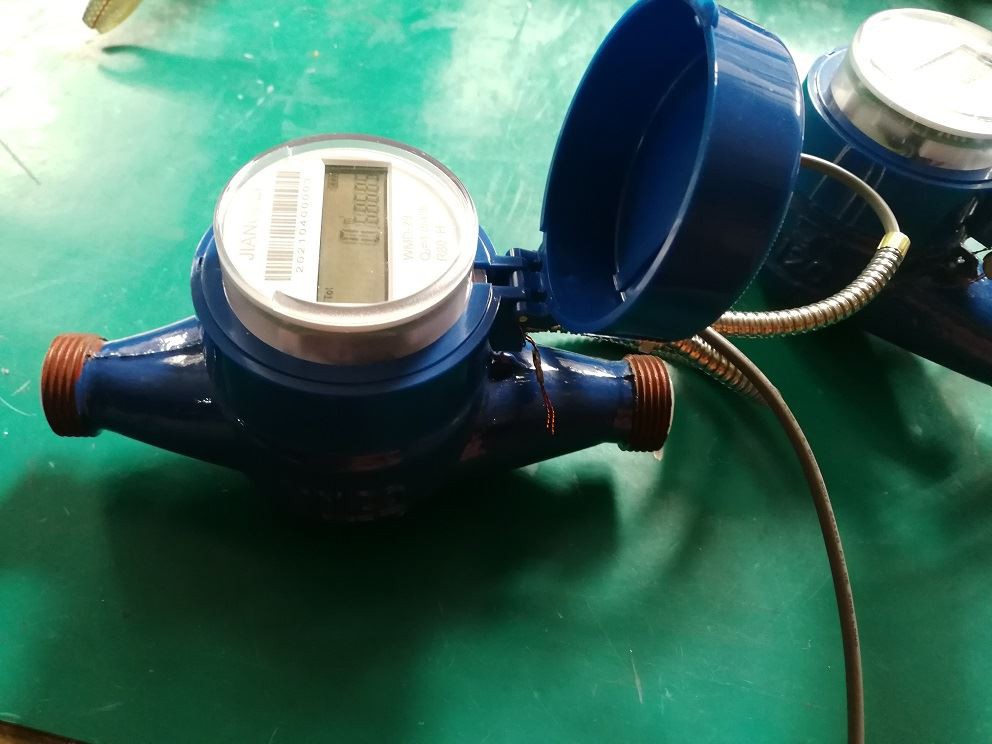

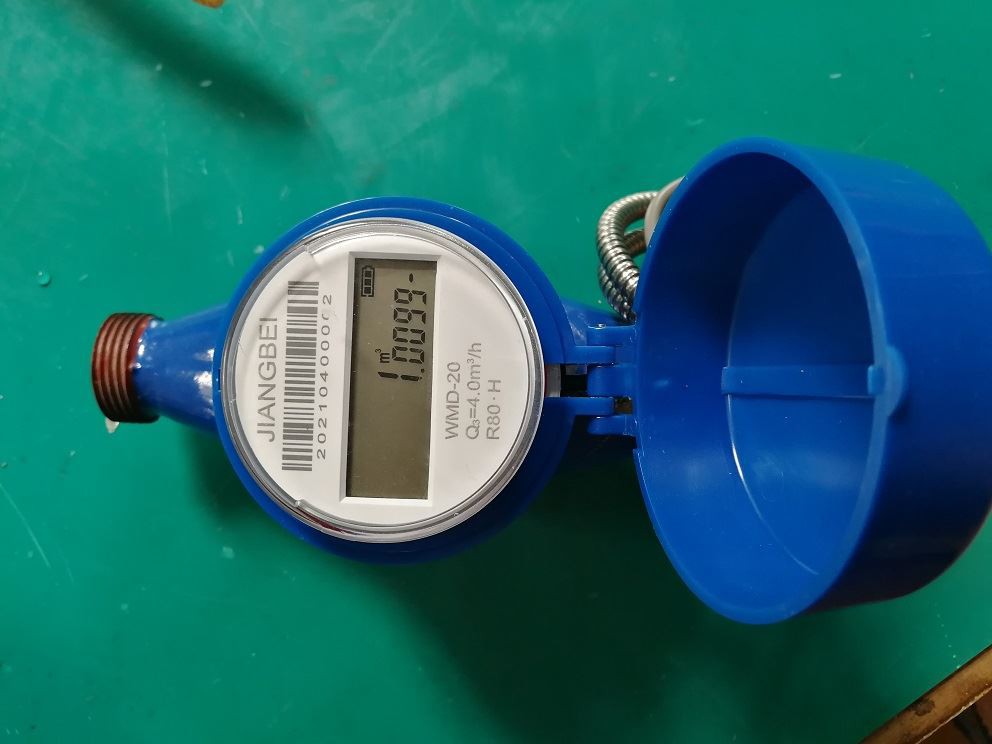

Elektronisk vannmåler
WMD15 til WMD50 er en komplett elektronisk vannmåler uten registre, som måler kaldt (varmt) drikkevann for boliger i størrelser 15 mm til 50 mm. Det er med digital lesing.
Funksjoner:
Vedtar den avanserte teknologien for datakoding og verifisering, med høy kommunikasjonspålitelighet
Møter EMC/ESD/EMI, designkravene til elektromagnetisk kompatibilitet for elektroniske produkter, og når det industrielle ledende nivået.
Nattverden lavt strømforbruk design, trenger ikke vedlikehold for kretsen.
Vanntett klasse IP 68, egnet for forskjellige kompliserte omgivelser.
Anti-drop og anti reverse flow.
Høy sensitiv og høy utholdenhetsstruktur, med lang levetid.
Antimagnetisk.
Designet som funksjon av strømningsmåler.
Standard samsvar
Tekniske data samsvarer med ISO 4064 klasse B, klasse C, R80, R100, R125 eller R160 standard for horisontal installasjon.
Valgfrie funksjoner
*Flere lengder og tilkoblinger tilgjengelig på forespørsel
*Ventil uten retur
*Pulsutgangsalternativ: sivbryter; hall eller ikke-magnetisk metallplate.
*Målerkropp: Messing, plast, jern og rustfritt stål for valg.
Arbeidsforhold
Vanntemperatur: ≤50ºC for kaldtvannsmåler Vanntemperatur: ≤90ºC for varmtvannsmåler Vanntrykk: ≤1MPa eller 1.6MPa valgfritt (10bar eller 16bar valgfritt)

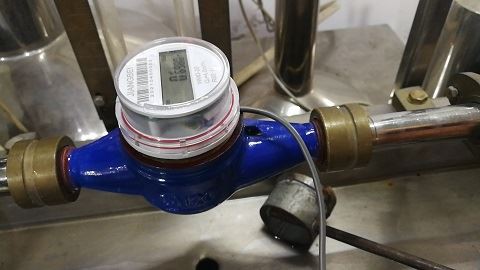

Krav til installasjon
*Måleren skal installeres i horisontal posisjon med strømningsretningen som angitt av pilen som er kastet i målerhuset med registeret vendt oppover.
*Rørledningen må skylles før installasjon.
*Måleren skal være konstant full av vann under drift.
Maksimal tillatt feil
I den nedre sonen fra Qmin (Q1) inklusive til men ekskludert Qt (Q2) er ± 5%.
I den øvre sonen fra Qt (Q2) inklusive til og med Qmax (Q4) er ± 2%(kaldtvannsmåler).
I den øvre sonen fra Qt (Q2) inklusive til og med Qmax (Q4) er ± 3% (varmtvannsmåler).
Tilbehør
Hver vannmåler har ett sett koblinger valgfritt: 2 stk rør, 2 stk mutter og 2 stk pakning
HOVEDTEKNISKE DATA I henhold til ISO4064: 2003 (gammel standard)
| Størrelse | Tommer | Klasse | Qmax | Qn | Qt | Qmin | Min lesning | Maks lesing |
| Maksimal flyt | Nominell flyt | Overgangsflyt | Min flyt | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
HOVEDTEKNISKE DATA I henhold til ISO4064: 2005 (ny standard)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| STØRRELSE | Tommer | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Min avlesning (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimal avlesning (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maks trykk (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |

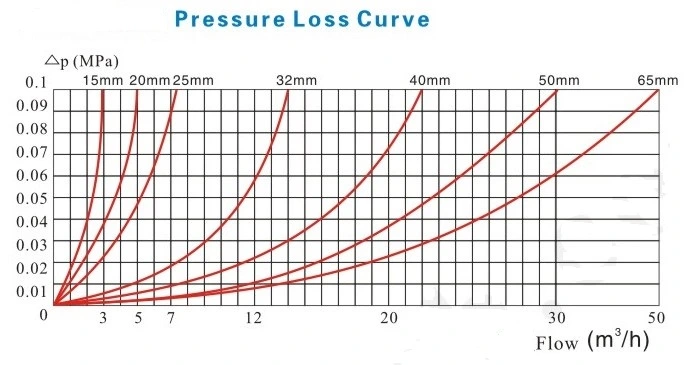

| Maks tap (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Maks temperatur | T50 | T50 | T50 | T50 | T50 | T50 | |
| Alternativ for pulsutgang | sivbryter | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| hall | / | ||||||
| ikke-magnetisk metallplate | / | ||||||
Dimensjoner og vekt
| Meterstørrelse | Lengde (L) | Bredde (B) | Høyde (H) | Tilkoblingstråd |
| mm | mm | D | ||
| 15 | 165/190 | 98 | 104 | G 3/4B |
| 20 | 190/195 | 98 | 106 | G 1B |
| 25 | 260/225 | 103 | 115 | G1 1/4B |
| 32 | 260/230 | 103 | 115 | G1 1/2B |
| 40 | 300/245 | 124 | 153 | G 2' B |
| 50 | 300 | 124 | 153 | G2 1/2 B |
| 280 | 165 | 175 | Flenskobling GB 4216.4 | |
