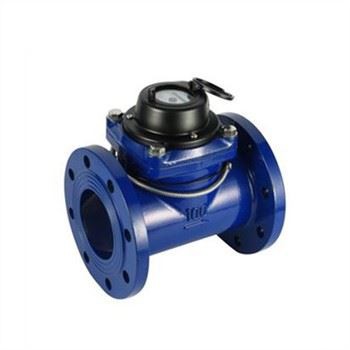

Puls vannmåler
DN 50mm til DN 200mm LXG2 er en vanningsvannmåler med høyt trykk for å måle det totale volumet av enveisvann som passerer gjennom stor rørledning i størrelser på 50 mm til 200 mm, for eksempel vann fra springen, brønnvann, elvevann, samt kloakk, unntatt etsende vann.
Funksjoner
* Magnetisk stasjon, lavere overføringsmotstand.
* Magnetisk skjold, for ekstern magnetisk feltbeskyttelse.
* Avtagbar struktur, enkelt vedlikehold.
* Forseglet tørroppringingsregister sikrer klar avlesning, lang levetid.
* Målemekanismen kan fjernes fra kroppen for kontroll, vedlikehold og utskifting, og kroppen trenger ikke demonteres fra rørledningen.
* Inter-utskiftbare deler.
* Høy strømningskapasitet, lavt trykktap, vannpåvirkningsmotstand og antiforurensning.
* Kan utstyres med sivbryter (registeret kan ikke rotere). Standard samsvar Tekniske data er i samsvar med ISO 4064 klasse A, R20, R25-standard
Arbeidsforhold
Vanntemperatur: ≤50ºC for kaldtvannsmåler
Vanntemperatur: ≤90ºC for varmtvannsmåler
Vanntrykk: ≤1MPa eller 1,6 MPa eller 4,0 MPa valgfritt (10bar eller 16bar r 40 bar valgfritt)
Krav til installasjon
*En horisontal posisjon med kassen opp anbefales.
*Rørledningen må skylles før installasjon.
*Måleren skal være konstant full av vann under drift.
Maksimal tillatt feil
I den nedre sonen fra Qmin (Q1) er det ±5% unntatt Qt (Q2).
I den øvre sonen fra Qt (Q2) er inkluderende opp til og inkludert Qmax (Q4) ±2% (kaldtvannsmåler).
I den øvre sonen fra Qt (Q2) er inkluderende opp til og inkludert Qmax (Q4) ±3% (varmtvannsmåler).
HOVEDTEKNISKE DATA I henhold til ISO4064 :2003 (Gammel standard)
| Meter Størrelse | Måle | Maksimal flyt | Nominell flyt | Overgangsflyt | Min. flyt | Min. lesing | Maksimal lesing | ||
| Mm | klasse | m³/t | m³ | ||||||
| 40 | En | 20 | 10 | 1 | 0.4 | 0.0002 | 999999 | ||
| 50 | En | 30 | 15 | 4.5 | 1.2 | 0.0002 | 999999 | ||
| 65 | En | 50 | 25 | 7.5 | 2 | 0.0002 | 999999 | ||
| 80 | En | 80 | 40 | 12 | 3.2 | 0.002 | 999999 | ||
| 100 | En | 120 | 60 | 18 | 4.8 | 0.002 | 999999 | ||
| 125 | En | 200 | 100 | 30 | 8 | 0.002 | 999999 | ||
| 150 | En | 300 | 150 | 45 | 12 | 0.002 | 999999 | ||
| 200 | En | 500 | 250 | 75 | 20 | 0.002 | 999999 | ||
| 250 | En | 800 | 400 | 120 | 32 | 0.002 | 999999 | ||
| 300 | En | 1200 | 600 | 180 | 48 | 0.02 | 9999999 | ||
VIKTIGSTE TEKNISKE DATA I henhold til ISO4064:2005 (Ny standard)
| Meter Størrelse | Måle | 4. kvartal | 3. kvartal | 2. kvartal | 1. kvartal | Min. lesing | Maksimal lesing |
| Mm | R | m³/t | m³ | ||||
| 40 | 20 | 20 | 16 | 3.2 | 0.8 | 0.001 | 999999 |
| 50 | 20 | 31.25 | 25 | 5 | 1.25 | 0.001 | 999999 |
| 65 | 20 | 50 | 40 | 8 | 2 | 0.001 | 999999 |
| 80 | 20 | 78.7 | 63 | 12.6 | 3.15 | 0.001 | 999999 |
| 100 | 20 | 125 | 100 | 20 | 5 | 0.001 | 999999 |
| 125 | 20 | 200 | 160 | 32 | 8 | 0.001 | 999999 |
| 150 | 20 | 312.5 | 250 | 50 | 12.5 | 0.01 | 9999999 |
| 200 | 20 | 500 | 400 | 80 | 20 | 0.01 | 9999999 |
| 250 | 20 | 787 | 630 | 126 | 31.5 | 0.1 | 99999999 |
| 300 | 20 | 1250 | 1000 | 200 | 50 | 0.1 | 99999999 |
Dimensjoner og vekt
| Meter størrelse | Lengde L | Bredde B | Høyde H | Kobler til tråd | Vekt | ||
| Mm | Mm | D | Bolt sirkel Dia D1 | Conncting bolt | KG | ||
| 40 | 200 | 256 | 253 | 165 | 125 | 4xM16 | 12 |
| 50 | 200 | 256 | 253 | 165 | 125 | 4xM16 | 15 |
| 65 | 200 | 256 | 268 | 185 | 145 | 4xM16 | 15 |
| 80 | 225 | 276 | 284 | 200 | 160 | 8xM16 | 17.5 |
| 100 | 250 | 286 | 295 | 220 | 180 | 8xM16 | 20 |
| 125 | 250 | 301 | 310 | 250 | 210 | 8xM16 | 22 |
| 150 | 300 | 346 | 339 | 285 | 240 | 8xM20 | 33 |
| 200 | 350 | 373 | 382 | 340 | 295 | 8xM20 | 45 |
| 250 | 400 | 493 | 433 | 395 | 350 | 12xM20 | 94 |
| 300 | 450 | 516 | 483 | 445 | 400 | 12xM20 | 114 |
